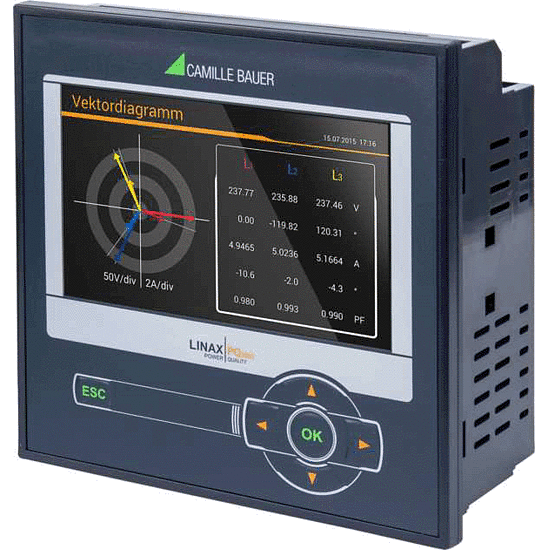

電能質量在線監測設備：LINAX PQ3000
避免電能質量問題-綜合電能質量和能源消耗監測設備 LINAX PQ3000電力系統中用于在線電能質量監控的面板安裝設備。
傳統上，電能質量測量分析只是作為對設備故障、進程中斷或通信故障等的反應。然而，所有這些問題都是花錢的，沒有用戶愿意再經歷同樣的事情，只是為了能夠創建一個相應的分析記錄。因此，在線電能質量監控的最大優點是，用戶可以主動地建立自己的測試系統和發現問題的能力。
LINAX PQ3000 可以在設備造成任何損害前幫助檢測出這些問題，并提供數據以確定事件發生時的根本原因。PQ3000 是等級A設備符合電能質量標準IEC 61000-4-30 Ed.3因此,設備可以提供可靠和可兼容的信息用于管理機構,與能源供應商的談判或內部質量控制。設備也支持符合電壓質量標準EN 50160的合格報告。
電能質量在線監測設備產品亮點：
清晰
■ 高分辨率,彩色TFT顯示器用于高清晰顯示測量數據
■ 始終可見的狀態信息(告警,密碼保護,數據記錄,時間/日期等）
■ 清晰的設計
■ 電能質量監控符合標準 IEC 61000-4-30 Ed. 3
■ 能量消耗獲取:儀表和負荷曲線
■ 設備狀態監測
多功能
■ 特定語言的純文本菜單導航
■ 用于快速數據接入測量值信息的局部排列
■ 用于維護和試運行的服務區域
直觀靈活
■ 適用于沒有硬件差異的所有網絡配置
■ 可自由選擇的測量變量值和測量值
■ 可自由定義的報警條件帶有集體報警和記錄
■ 可組合設備設計(功能性,接口,I/Os,輔助能源)
■ 可直接集成到SMARTCOLLECT軟件
可擴展
■ 根據應用場景增加不同的硬件組成電能質量相關監控系統
技術參數：
輸入
標稱電流 1..5A(max.7.5A)
最大值 7.5A
過載容量 10 A permanent
100A 5x 1s，interval300s
標稱電壓 57.7 … 400 VLn, 100 … 693 VLL
最大值 PQ3000: 480 VLN, 832 VLL (sinusoidal)
PQ5000: 520 VLN, 900 VLL (sinusoidal)
過載容量 PQ3000: 480 VLN, 832 VLL permanent
PQ5000: 520 VLN, 900 VLL permanent
標稱頻率 42 … 50 … 58 Hz, 50.5 … 60 … 69.5 Hz
采樣率 18 kHz
供電電源變量
標稱電壓 100...230 V AC/DC (PQ5000)
110…230 V AC, 130…230 V DC (PQ3000)
110…200 V AC, 110…200 V DC (PQ3000)
24…48 V DC (PQ3000 / PQ5000)
消耗 ≤ 20 VA
不間斷電源（UPS）
Type (3.7 V)
連接類型
? 單相或分相(兩相系統)
? 3或4線平衡負載
? 3線平衡負載 [2U, 1I]
? 3線不平衡負載,Aron連接
? 3或4線不平衡負載
? 4線不平衡負載,Open-Y
基本不確定性符合標準 IEC/EN 60688
電壓、電流 ±0.1 %
功率 頻率 ±0.2 %
因子 頻率 ±0.1°
不平衡 U, I ±0.01 Hz
諧波 ±0.5 %
THD U, I ±0.5 %
有功能量 ±0.5 %
無功能量 Class 0.5S (IEC/EN 62 053-22)
Class 0.5S (IEC/EN 62 053-24)
安全
電流輸入相互隔離
保護等級 II (保護絕緣, 電壓輸入通過保護阻抗) 2
污染等級 IP54(前面板)，IP30(外殼), IP20(終端)
保護
測量分類 CATIII
