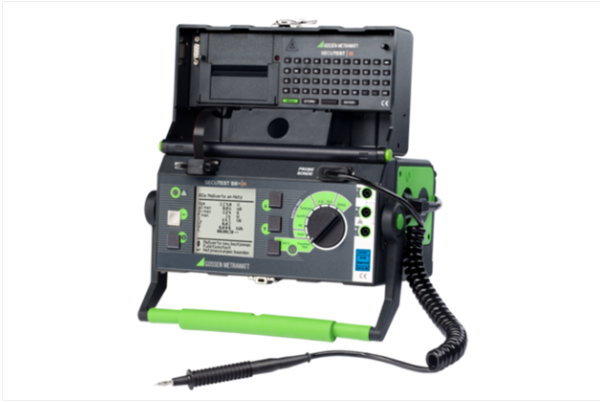

根據VDE0701-0702、IEC62353和IEC60974-43，測量設備電氣安全的綜合電器安規測試儀
? 先配置的測試序列，以便快速測試操作簡單的設備
? 配有通用可調的測試序列
? 使用一種測量方法執行一個測試序列
? 適合由接受過培訓的人員使用
? 大數據維護和存儲理念自動化測試序列和測試數據高達50000條記錄
? 通過雙旋扭開關、直接選擇鍵和軟鍵快速訪問測量和測試功能
? 高分辨率，明亮的4.3”TFT彩色顯示屏
? 獨特的多重測量允許方便地記錄多個測量點
? 自動被測對象連接和保護等級檢測
? 緊湊的，抗沖擊的外殼，包裹橡膠進行保護
? 全面、符合法律安全的測試報告
? 現代化的接口：
用于數據輸入（兩個USB A）和數據交換（一個USB B）
? 供全球通用的多種設置選項（語言、鍵盤、字符集、日期、 時間）
? 根據DINVDE0701-0702-PRCD對測試序列中PRCD標準型、
SPE-PRCD、PRCD-S和PRCD-K的PRCD進行檢測。
SECULIFE ST BASE(25) 測試儀器的功能概述
開關 設置 | 測量功能 測試電流/電壓 | 測量類型 連接類型 | |
單功能測量，旋鈕開關位置：綠色 | |||
RPE | RPE | 保護導體電阻 | PE(TS) - P1 被動 PE(TS) - P1 主動 PE(電源) - P1 PE(電源) - P1 鉗表 2 P1 - P2 3 |
I | 測試電流(200 mA) SECUTEST BASE10/PRO: 及SECULIFE ST BASE 10 A 1 (適配 G01) & SECULIFE ST BASE25: 25 A 1) (適配 G02) | ||
RISO | RISO | 絕緣電阻 | LN(TS) - PE(TS) LN(TS) - P1 P1 - P2 3 PE(電源) - P1 PE(TS) - P1 LN(TS) - P1//PE(TS) |
UISO | 測試電壓 | ||
IPE | IPE | 保護導線電流，均方根值 | 直接法 |
IPE~ | 交流組件 | 差分法 | |
IPE= | 直流組件 | 等效法 | |
AT3-適配器 2 | |||
ULN | 測試電壓 | ||
鉗表 2 | |||
IB | IT | 接觸電流，均方根值 | 直接法 |
IT~ | 交流組件 | 差分法 | |
IT= | 直流組件 | 等效法 (P1) | |
固定安裝接線法 | |||
ULN | 測試電壓 | ||
等效法(P1–P2) | |||
IG | IE | 設備泄漏電流，均方根值 | 直接法 |
IE~ | 交流組件 | 差分法 | |
IE= | 直流組件 | 等效法 | |
AT3-適配器 2 | |||
ULN | 測試電壓 | ||
鉗表 2 | |||
IA | IA | 來自應用部分的泄漏電流， 均方根值 | 直接法 (P1) |
等效法 (P1) | |||
UA | 測試電壓 | 固定安裝接線法 (P1) | |
IP | IP | 患者泄漏電流，均方根值 |
直接法(P1) |
IP~ | 交流組件 | ||
IP= | 直流組件 | 固定安裝接線法 (P1) | |
ULN | 測試電壓 | ||
U | U | 探針電壓，RMS | PE - P1 PE - P1 (帶電源*) * 極性預設 |
U~ | 交流電壓元件 | ||
U= | 直流電壓元件 | ||
U | 測量電壓 RMS 2 | V – COM V – COM (帶電源) | |
U~ | 交流電壓元件 2 | ||
U= | 直流電壓元件 2 | ||
ta 4 | tB | 對于30mA prcd的PRCD觸發時間 | |
ULN | 測試插座上的出線電壓 | ||
P | 在測試插座上的功能測試 |
極性預設 | |
I | L和N之間的電流 | ||
U | L和N之間的電壓 | ||
f | 頻率 | ||
P | 有功功率 | ||
S | 視在功率 | ||
PF | 功率因數 | ||
探針測量功能 | |||
EL1 | 帶適配器的擴展線： | EL1 適配器 | |
連續性、短路、極性（導線反轉5) | AT3-IIIE 適配器 | ||
VL2E 適配器 | |||
EXTRA | 在軟件更新過程中保留了擴展 | ||
°C | 溫度測量2使用Pt100/Pt1000 | V – COM | |
IZ | 使用鉗表進行電流測量 | V – COM | |
注釋
等效=等效測量
(等效漏電流測試) 差分法=差動電流測試 直接法=直接測試 LN(TS)=測試插座導體L與N間短路 P1=使用表筆P1進行測試
P1-P2=使用表筆P1與P2進行2點測量 PE-P1=PE與P1間測量
PE(TS)=測試插座的保護導體 PE（帶電源）=電源端保護導體
SECULIFE ST BASE(25)設備電氣安全測量的綜合電器安規測試儀
創建數據庫 可以在測試儀器中創建一個完整的測試結構，其中包含有關客 戶、建筑、樓層、房間和測試對象的數據。這種結構可以讓屬 于不同客戶的被測設備實現單功能測量或測試序列測量。手動單功能測量可以被分組成所謂的“手動序列”。
SECUTEST PRO和SECULIFE ST BASE(25)測試儀器以及具有數據庫擴展的儀器(適配KB01)使用戶能夠通過IZYTRONIQ軟件在PC 端準備測試結構，以便隨后傳輸到測試儀器。
*僅適用SECUTEST PRO或具有數據庫擴展(適配KB01)和 SECUTTEST BASE（25）
數據接口中設置的結構和保存到測試儀器上的測量數據可以通 過USB從端口導入到izytroniq報告生成軟件中。然后，數據可以 在PC上存檔，可以用軟件添加評論，并可以生成報告。 以下輸入和輸出設備可以連接到兩個集成的USB主端口：
? 一個外置鍵盤和一把掃碼槍或RFID識別器
? 用于數據備份、 導入、 導出和報告的U盤
? 打印機
連接錯誤類型 | 提示消息 | 條件 | 測量 |
保護導體PE和 相導體L反向 和/或中性導體 N中斷 |
PE 電壓 > 100 V |
不可能（無電 源） | |
線路電壓 < 180 V / < 90 V (（取決于電源) | UL-N < 180 V UL-N < 90V | 在某些情況下 可能的情況1 | |
IT/TN系統測試 | 顯示在儀器上 | 連接 N ? PE > 20 kΩ | 在某些情況下 可能的情況1 |
多窗口圖例
單功能測試-帶有參數顯示的初始屏幕
幫助程序-原理圖和接線圖
測試序列中的測試步驟及測試功能
根據VDE0701-0702進行的測試序列的結果
數據庫結構-測試結果列表
配件清單
標準版本（不含特定國別部件）
1臺SECUTEST BASE, SECUTEST PRO 或SECULIFE ST BASE(25)測試儀
1根電源
1個測試探頭，2米，非卷曲
1根USB線，USB A到USB B，1米長
1套短吻鱷夾
1KS17-一套用于電壓測量輸入的表筆（僅適配 SECUTEST PRO或具備I01的設備）和SECULIFE ST BASE（25）
1份校準證書
1份快速操作說明
